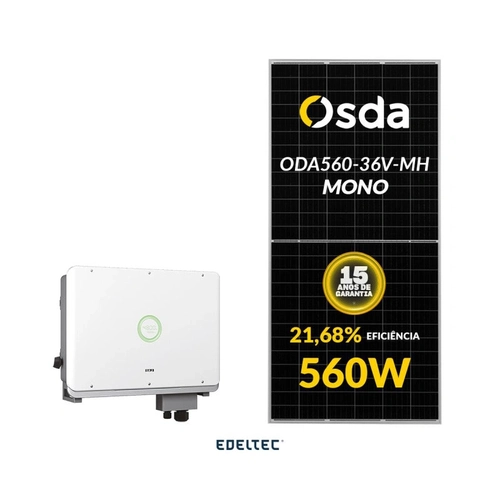

GERADOR EDELTEC SOLAR
Dados Técnicos do Modulo
OSDA 560W ODA560-36V-MH

DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 560 W
Tensão no ponto máximo de potência (Vmp): 41,77V
Corrente no ponto máximo de potência (Imp): 13,41 A
Tensão em Circuito Aberto (Voc): 50,47 V +- 3%
Corrente de Curto Circuito (Isc): 14,15 A +- 3%
Eficiência: 21,68 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 25 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e Temperatura de célula de 25°C.

CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.300 % / °C
Coeficiente de temperatura (Voc): -0.250 % / °C
Coeficiente de temperatura (Isc): 0.046 % / °C

DADOS MECÂNICOS
Tipo da célula: Monocristalina
Arranjo de células 144 (12*12)
Cobertura frontal Vidro temperado 3,2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP67/IP68, 3 diodos
Cabo: 4 mm² cabo 35 cm incluindo conector MC4
Conector: MC4 Compatível
Peso bruto por modulo: 28,40 Kg
Dimensão: 2278*1134*30mm
QTD por pallet: 37pcs
QTD por container: 740pcs

Dados Técnicos do Inversor
SAJ - R6-25K-T4-32-LV

Entrada (Input - DC)
Potência DC máxima 37500 W
Tensão máxima de entrada CC 1100 V
Faixa de tensão MPPT 180 V a 1000 V
Tensão nominal de entrada 600 V
Tensão de partida: 200 V
Corrente de entrada máxima 32/32/32/32 A
Corrente de curto máxima 38.4/38.4/38.4/38.4 A
Número de MPPT 4
Número de STRING por MPPT 2/2/2/2
Chave seccionadora: Integrado

Saída (Output - AC)
Potência nominal de saída 25000 W
Máxima potência CA: 27500 VA
Corrente máxima de saída 72.2 A
Tensão de entrada 127V (F-N)/220V(F-F); 101.6 ? 139.7 (F-N)
Frequência 50Hz, 60Hz / +- 5Hz
Distorção Harmônica (TDHI) na potência nominal < 3%
Fator de potência > 0.8 indutivo ~ 0.8 capacitivo
Cabos CA: 3L+N+PE

Eficiência
Máxima Eficiência 98,8%
Eficiência MPPT > 99.5%

Proteção
Proteção interna contra sobre tensão: Integrado
Detecção de resistência de isolamento CC: Integrado
Monitoramento da rede: Integrado
Proteção Curto Circuito CA: Integrado
Detecção de Aterramento CA: Integrado
Monitoramento GFCI: Integrado
Monitoramento DCI: Integrado
Proteção Surto CC: Tipo III
Proteção Surto CA: Tipo III
Proteção térmica: Integrado
Proteção Anti-ilhamento: AFD
Proteção AFCI: Opcional

Interface
Conexão CC: MC4
Conexão CA: Bloco Terminal
Display: LED+(Bluetooth/Wi-Fi+APP)
Porta de Cominocação: RS232(USB)+RS485(RJ45)+DRM
Modo de comunicação: Wi-Fi / Ethernet / 4G (Opcional)
Monitoramento de Carga: 24/7 Opcional

Dados Gerais
Topologia: Sem transformador
Consumo Noturno: <0.6 W
Faixa de temperatura operacional: -40ºC a +60ºC
Método de resfriamento: Ventilador Inteligente
Umidade no ambiente: 0 ? 100% sem condensação
Altitude do Local: 4000m (>3000m com depreciação de potência)
Ruido: <50 dBA
Grau de Proteção: IP 65
Montagem: Montagem na parede

Dimensão: 473*659.4*240 mm
Peso (Kg): 37.5

Sku	Quantidade	Descrição
24381	16	CONECTOR SC4 MACHO/FEMEA 1500V PROAUTO
24778	1	CABO EDELTEC SOLAR PV 1.8KVCC 6MM PRETO NBR 16612 - BOBINA 200MTS
24783	1	CABO EDELTEC SOLAR PV 1.8KVCC 6MM VERMELHO NBR 16612 - BOBINA 200MTS
94306	1	INVERSOR 220V SAJ 4MPPT TRIFASICO 25KW R6-25K-T4-32-LV WIFI NEW
110073	63	MODULO SOLAR OSDA 560W ODA560-36V-MH 144 CELLS MONO - 740 UN/CNTR
131004	11	ESTRUTURA P/ 6 MOD. EDELTEC SOLAR SOLO DY. (S/ FECHAMENTO) 45MS
131005	4	FECHAMENTO DE MESA EDELTEC SOLAR P/ ESTRUTURA SOLO DY. 45MS
