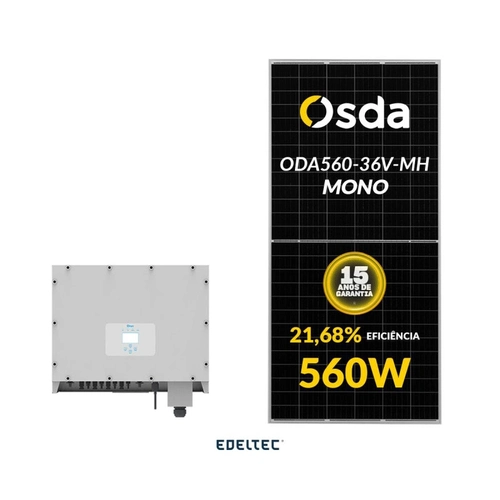

GERADOR EDELTEC SOLAR
Dados Técnicos do Modulo
OSDA 560W ODA560-36V-MH

DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 560 W
Tensão no ponto máximo de potência (Vmp): 41,77V
Corrente no ponto máximo de potência (Imp): 13,41 A
Tensão em Circuito Aberto (Voc): 50,47 V +- 3%
Corrente de Curto Circuito (Isc): 14,15 A +- 3%
Eficiência: 21,68 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 25 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e Temperatura de célula de 25°C.

CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.300 % / °C
Coeficiente de temperatura (Voc): -0.250 % / °C
Coeficiente de temperatura (Isc): 0.046 % / °C

DADOS MECÂNICOS
Tipo da célula: Monocristalina
Arranjo de células 144 (12*12)
Cobertura frontal Vidro temperado 3,2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP67/IP68, 3 diodos
Cabo: 4 mm² cabo 35 cm incluindo conector MC4
Conector: MC4 Compatível
Peso bruto por modulo: 28,40 Kg
Dimensão: 2278*1134*30mm
QTD por pallet: 37pcs
QTD por container: 740pcs

MODELO SUN-33K-G04
Máx. Potência FV: 42,9kW
Máx. Tensão CC de entrada: 1000V
Tensão de partida: 250V
Faixa de Operação do MPPT: 200~850V
Máx. Corrente CC por MPPT: 40+40
Número de MPPT / Strings por MPPT: 2/4

Saída (Output - CA)
Potência nominal de saída: 33 kW
Potência ativa máxima: 36,3 kW
Tensão de rede CA: 220/380, 230/400
Range de tensão CA: 277Vac~460Vac
Frequência da rede CA(Faixa): 50Hz/60Hz
Fases de operação: Três fases
Corrente nominal de saída: 47,8A
Máxima corrente de saída: 52,8A
Fator de potência: de 0,8 adiantado a 0,8 atrasado
THD: <3%
Injeção de corrente DC (mA): <0,5%
Range de frequência da rede: 47~52 ou 57~62

Eficiência
Máx. Eficiência: 98,6%
Euro-eta: 97,8%
Eficiência da
MPPT: >99%

Proteções
Proteção contra polaridade reversa CC
Proteção de curto-circuito CA
Proteção de sobrecorrente de saída CA
Proteção de sobretensão de saída
Monitoramento de resistência de isolação
Monitoramento de falha de terra
Proteção anti-ilhamento
Proteção de temperatura
Interrupto CC integrado
Upload de software remoto
Alteração de parâmetros remoto
Proteção de sobretensão CC/CA: Tipo II/Tipo II

Dados Gerais
Dimensões (L/A/P): 330x508x206
Peso: 20,8 kg
Topologia: Sem transformador
Consumo interno: <1W
Faixa de temperatura: -25ºC ... +65ºC
Grau de proteção: IP65
Ruído: <45dB
Resfriamento: Resfriamento Inteligente
Altitude: 2000m
Tempo de vida útil projetado: >20 anos
Padrões de conexão CA: EN50549-1, VDE0126-1-1
Umidade relativa: 100%
Padrões de segurança: IEC62109-1-2, IEC61000-6-2, IEC61000-6-4

Características
Conexão CC: H4/MC4
Conexão CA: Conector IP65
Exibição: LCD 240X160
Interfaces: RS485/RS232/WI-FI/LAN

Sku	Quantidade	Descrição
24381	12	CONECTOR SC4 MACHO/FEMEA 1500V PROAUTO
24778	1	CABO EDELTEC SOLAR PV 1.8KVCC 6MM PRETO NBR 16612 - BOBINA 200MTS
24783	1	CABO EDELTEC SOLAR PV 1.8KVCC 6MM VERMELHO NBR 16612 - BOBINA 200MTS
25033	1	INVERSOR 380V DEYE 2MPPT TRIFASICO 33KW SUN-33K-G04 WIFI
110073	62	MODULO SOLAR OSDA 560W ODA560-36V-MH 144 CELLS MONO - 740 UN/CNTR
131004	11	ESTRUTURA P/ 6 MOD. EDELTEC SOLAR SOLO DY. (S/ FECHAMENTO) 45MS
131005	4	FECHAMENTO DE MESA EDELTEC SOLAR P/ ESTRUTURA SOLO DY. 45MS
