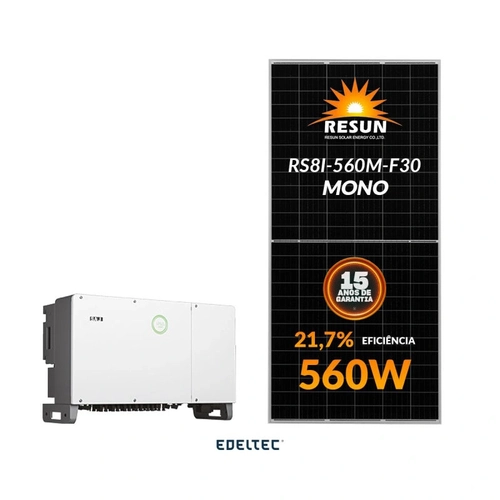

GERADOR EDELTEC SOLAR
Dados Técnicos do Modulo
RESUN 560W RS8I-560M-F30

DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 560 W
Tensão no ponto máximo de potência (Vmp): 42.12V
Corrente no ponto máximo de potência (Imp): 13.30 A
Tensão em Circuito Aberto (Voc): 50,05 V
Corrente de Curto Circuito (Isc): 14,07 A
Eficiência: 21,7 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 25 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e
Temperatura de célula de 25°C.

CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.39 % / °C
Coeficiente de temperatura (Voc): -0.32 % / °C
Coeficiente de temperatura (Isc): 0.05 % / °C

DADOS MECÂNICOS
Tipo da célula: Monocristalina
Arranjo de células 182x91 10 bus bars
Cobertura frontal Vidro temperado 3,2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 40 cm
Conector: MC4 Compatível
Peso bruto por modulo: 27.2Kg
Dimensão: 2278 x 1134 x 30 mm
QTD modulo por pallet: 37 unidades
QTD por container 40HQ: 740 unidades


Dados Técnicos do Inversor
SAJ - C6-75K-T12-LV
Entrada (Input - DC)
Potência DC máxima 144 KW
Tensão máxima de entrada CC 1100 V
Faixa de tensão MPPT 180 V a 1000 V
Tensão nominal de entrada 380 V
Tensão de partida: 200 V
Corrente de entrada máxima 12*40 A
Corrente de curto máxima 12*50 A
Número de MPPT 12
Número de STRING por MPPT 2
Chave seccionadora: Integrado
Saída (Output - AC)
Potência nominal de saída 75000 W
Máxima potência CA: 75000 VA
Corrente máxima de saída 196,8 A
Tensão de entrada 3+N+PE/3+PE, 127/220
Frequência 50Hz, 60Hz / +- 5Hz
Distorção Harmônica (TDHI) na potência nominal < 3%
Fator de potência > 0.8 indutivo ~ 0.8 capacitivo
Cabos CA: 3+N+PE/3+PE, 127/220
Eficiência
Máxima Eficiência 98,8%
Eficiência MPPT > 98.5%
Proteção
Monitoramento corrente string CC: Integrado
Detecção temperatura interna: Integrada
Monitoramento Corrente Resíduo: Integrado
Detecção de resistência de isolamento CC: Integrado
Proteção Anti-ilhamento: Integrado
Proteção polaridade reversa CC: Integrado
Proteção Surto CC: Tipo II
Proteção Surto CA: Tipo II
Proteção Sobrecorrente CA: Integrado
Proteção Curto Circuito CA: Integrado
Proteção Sobretensão CA: Integrado
Proteção AFCI: Opcional
Recuperação PID: Opcional
Interface
Conexão CC: MC4
Conexão CA: Terminal OT/DT (Max 240mm²)
Display: LED+APP (Bluetooth)
Porta de Comunicação: RS232(USB)+RS485(RJ45)
Modo de comunicação: Wi-Fi / Ethernet / 4G/ PLC (Opcional)
Dados Gerais
Topologia: Sem transformador
Consumo Noturno: <2 W
Faixa de temperatura operacional: -30ºC a +60ºC
Método de resfriamento: Ventilador Inteligente
Umidade no ambiente: 0 ? 100% sem condensação
Altitude do Local: 4000m (>3000m com depreciação de potência)
Grau de Proteção: IP 66
Montagem: Montagem na parede
Dimensão: 660*1045*364 mm
Peso (Kg): 98,00

Sku	Quantidade	Descrição
34	566	PERFIL DE ALUMINIO EDELTEC SOLAR 55CM BAIXO
1287	1	ESTRUTURA P/ 2 MOD. EDELTEC SOLAR METALICO MINI TRILHO (S/ PERFIL)
1294	56	ESTRUTURA P/ 4 MOD. EDELTEC SOLAR METALICO MINI TRILHO (S/ PERFIL)
24381	48	CONECTOR SC4 MACHO/FEMEA 1500V PROAUTO
101105	2	CABO EDELTEC SOLAR PV 1.8KVCC 6MM PRETO NBR 16612 - BOBINA 350MTS
101112	2	CABO EDELTEC SOLAR PV 1.8KVCC 6MM VERMELHO NBR 16612 - BOBINA 350MTS
133768	226	MODULO SOLAR RESUN 560W RS8I-560M-F30 144 CELLS MONO - 740 UN/CNTR
196437	1	INVERSOR 220V SAJ 12MPPT TRIFASICO 75KW C6-75K-T12-LV-40 WIFI NEW
