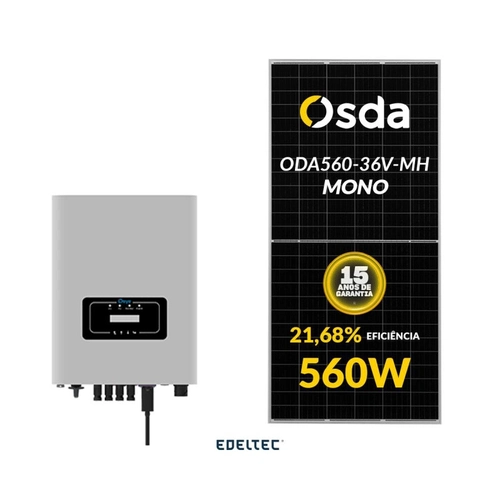

GERADOR EDELTEC SOLAR
Dados Técnicos do Modulo
OSDA 560W ODA560-36V-MH

DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 560 W
Tensão no ponto máximo de potência (Vmp): 41,77V
Corrente no ponto máximo de potência (Imp): 13,41 A
Tensão em Circuito Aberto (Voc): 50,47 V +- 3%
Corrente de Curto Circuito (Isc): 14,15 A +- 3%
Eficiência: 21,68 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 25 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e Temperatura de célula de 25°C.

CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.300 % / °C
Coeficiente de temperatura (Voc): -0.250 % / °C
Coeficiente de temperatura (Isc): 0.046 % / °C

DADOS MECÂNICOS
Tipo da célula: Monocristalina
Arranjo de células 144 (12*12)
Cobertura frontal Vidro temperado 3,2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP67/IP68, 3 diodos
Cabo: 4 mm² cabo 35 cm incluindo conector MC4
Conector: MC4 Compatível
Peso bruto por modulo: 28,40 Kg
Dimensão: 2278*1134*30mm
QTD por pallet: 37pcs
QTD por container: 740pcs

DEYE - SUN-20K-G05

Entrada (Input - DC)
Máx. Potência DC (kW) 26 kW
Máx. Tensão de entrada CC em VOC (V) 1000V
Tensão de Partida (V) 250V
Faixa de Operação do MPPT (V) 200~800V
Máx. Corrente de entrada CC (A) 26+26 A
Número de MPPT / Strings por MPPT 2/2

Saída (Output - AC)
Potência nominal de saída 20 kW
Máx. Potência de saída (kW) 22 kW
Tensão Nominal da rede CA (V) 380V
Faixa de tensão da rede CA (V) 277~460V
Frequência nominal da rede (Hz) 60Hz

Trifásico
Corrente nominal de saída da rede CA (A) 29 A
Máx. Corrente de saída CA (A) 31.9 A
Fator de potência > 0.8 adiantado a 0.8 atrasado
Corrente da rede THD < 3%
Corrente de injeção CC (mA) < 0.5%
Faixa de frequência da rede 57~62 Hz

Eficiência
Máxima Eficiência 98.6%
Eficiência MPPT > 99%


Proteções
Proteção contra polaridade reversa CC
Proteção contra curto-circuito CA
Proteção de sobre corrente de saída CA
Proteção de sobre tensão de saída CA
Proteção de resistência de isolamento
Monitoramento de falha de aterramento
Proteção contra surtos
Proteção de temperatura
Anti-Ilhamento

Parâmetros Gerais
Conexão DC MC4
Conexão AC Plugue classificado IP65
Display LCD1602
Interface RS485 / RS232
Tamanho (mm) 362Lx527Ax220P
Peso (kg) 20kg
Topologia sem transformador
Consumo Interno < 1W (Noite)
Temperatura de Operação -25ºC~60ºC, > 45ºV reduzindo potência
Grau de proteção IP65
Emissão de Ruído <40 dB
Refrigeração Arrefecimento Inteligente
Máx. Altitude de operação s/ rede de potência 2000m
Vida Útil projetada >20 anos
Padrão de conexão à rede EN50549, IEC61727
Umidade do ambiente de operação 0-100%
Padrões de segurança IEC62109-1/-2, EN61000-6-1, EN61000-6-3
Garantia: 5 + 5 anos

Sku	Quantidade	Descrição
24381	6	CONECTOR SC4 MACHO/FEMEA 1500V PROAUTO
24775	1	CABO EDELTEC SOLAR PV 1.8KVCC 6MM PRETO NBR 16612 - BOBINA 50MTS
24780	1	CABO EDELTEC SOLAR PV 1.8KVCC 6MM VERMELHO NBR 16612 - BOBINA 50MTS
110073	35	MODULO SOLAR OSDA 560W ODA560-36V-MH 144 CELLS MONO - 740 UN/CNTR
131004	6	ESTRUTURA P/ 6 MOD. EDELTEC SOLAR SOLO DY. (S/ FECHAMENTO) 45MS
131005	2	FECHAMENTO DE MESA EDELTEC SOLAR P/ ESTRUTURA SOLO DY. 45MS
183696	1	INVERSOR 380V DEYE 2MPPT TRIFASICO 20KW SUN-20K-G05 WIFI
